48 V DC w meblach i listwach przypodłogowych: magnetyczne oświetlenie bez kabli w zasięgu DIY

Chcesz mieć elastyczne oświetlenie, które rośnie razem z Twoim domem i meblami, bez chaosu kabli i zasilaczy? Niszowym, ale szybko rosnącym rozwiązaniem jest 48 V DC bus ukryty w meblach, półkach i listwach przypodłogowych, do którego magnetycznie podłączasz modułowe lampki i akcesoria. To alternatywa dla klasycznych szyn sufitowych: dyskretna, bezpieczna (SELV), łatwa do rozbudowy oraz przyjazna dla Smart Home.

Na czym polega meblowy 48 V DC bus?

To niskonapięciowa instalacja oświetleniowa oparta na stałoprądowym zasilaniu 48 V (SELV), poprowadzona w meblach, półkach, cokołach i listwach ściennych. Składa się z:

Szyny/toru – aluminiowy profil lub płaska taśma miedziana z izolacją, często w formie magnetycznego toru 48 V z wklejonymi szynami przewodzącymi.
Zasilacza 48 V DC
Modułów oświetleniowych – głowice magnetyczne, spoty, listwy liniowe, podszafkowe, kinkietowe oraz akcesoria (czujniki, USB-C PD, przyciski).
Sterowników – ściemniacze DC (PWM/CCR), przekaźniki, moduły Matter/Zigbee/Z-Wave do automatyzacji.

W przeciwieństwie do tradycyjnych lampek z indywidualnymi zasilaczami, tutaj jeden wydajny zasilacz obsługuje całą strefę, a moduły „klikają się” magnetycznie do szyny. Przestawiasz je w dowolnym momencie – bez kucia, bez lutowania, bez odkrytych przewodów.

Dlaczego 48 V DC zamiast 12/24 V lub 230 V?

Aspekt	48 V DC	24/12 V DC	230 V AC
Bezpieczeństwo	SELV, dotykowo bezpieczne	SELV, bezpieczne	Wymaga osprzętu sieciowego, ryzyko porażenia
Spadek napięcia	Niski na dłuższych trasach	Wyższy, krótsze odcinki	Brak, ale skomplikowana instalacja i normy
Modułowość	Magnetyczne głowice 48 V, bogaty ekosystem	Mniej gotowych modułów	Głównie stałe oprawy na stałe połączenia
Efektywność	Jeden zasilacz o wysokiej sprawności	Podobnie, ale częściej wiele zasilaczy	Każda oprawa wymaga drivera AC/DC

Projekt elektryczny 101: jak to policzyć

1) Budżet mocy

Podsumuj moc wszystkich modułów w jednej strefie. Przykład: 6 × 7 W spot + 2 × 12 W linia = 66 W.
Dodaj zapas 30–50%. Dla 66 W wybierz zasilacz 100–120 W.

2) Dobór przewodów i spadek napięcia

Przy 48 V dopuszczalny spadek wynosi zwykle 3–5%. Rezystywność miedzi ≈ 0,0175 Ω·mm²/m.

Dla przekroju 2,5 mm²: R ≈ 0,007 Ω/m (jeden przewód). Pętla (plus + minus) ≈ 0,014 Ω/m.
Przykład: Długość efektywna 10 m, prąd 4 A → R ≈ 0,14 Ω → spadek ≈ 0,56 V → 1,17%. OK.
W długich odcinkach (>15 m) rozważ 4 mm² lub podział na gałęzie.

3) Zabezpieczenia

Bezpieczniki lub wyłączniki nadprądowe DC na każdej gałęzi (np. 2–5 A, zależnie od obciążenia i przekroju).
Ochrona przed odwrotną polaryzacją (dioda/układ wrażliwych modułów) i zwarciem (zasilacz z OCP/OTP).

Zastosowania według pomieszczeń

Salon i pokój dzienny

Półki na książki z magnetycznymi spotami 48 V do akcentów na obrazy.
Listwa przypodłogowa z linią LED „wash wall” dla wieczornego ambientu.

Kuchnia i jadalnia

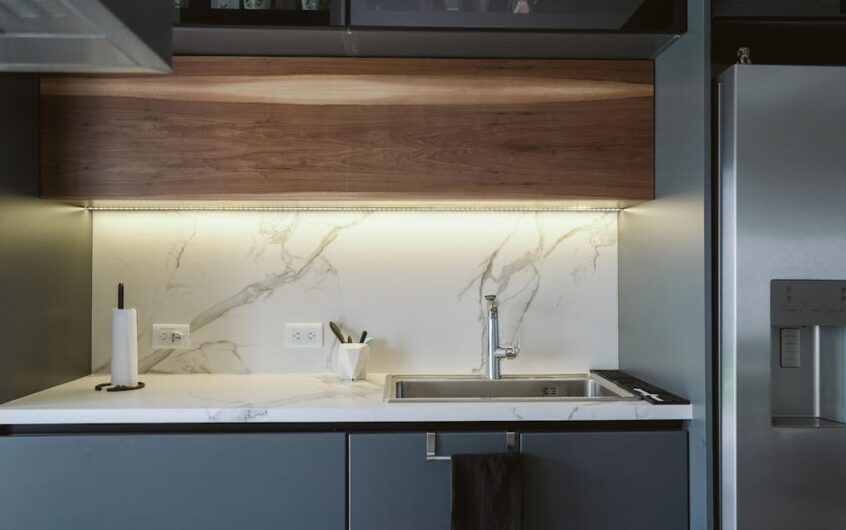

Podszafkowy profil 48 V: wymieniasz moduły z szeroką optyką 60–120° bez wiercenia.
Szyna nad stołem: szybka zmiana z lampy liniowej na klastery spotów.

Sypialnia

Wezgłowie z wbudowaną szyną: lampki do czytania na magnes, USB-C 48→5/9/15/20 V (moduł PD).
Cokół z miękkim światłem nocnym sterowanym czujnikiem PIR.

Biuro domowe i gabinet

Półki z asymetrycznymi liniami oświetlającymi blat bez olśnień.
Moduły akcesoryjne 48 V: czujniki CO₂/VOC, przyciski scen.

Przedpokój i hol

Szyna w listwie przypodłogowej jako prowadnica świetlna „wayfinding”.
Akcent na wieszaki/galerię zdjęć – bez plątaniny przewodów.

Łazienka

Szyna 48 V poza strefą bezpośredniego zachlapania, moduły IP54/65 – bezpieczna wymiana akcentów.

Pokój dziecięcy i młodzieżowy

Magnetyczne lampki nad biurkiem – łatwe przestawianie wraz ze wzrostem potrzeb.

Ogród, balkon i taras

Wersje zewnętrzne 48 V IP65 w donicach/pergolach, zasilacz w domu.

DIY – materiały i krok po kroku

Materiały (przykład dla 8 m instalacji)

Szyna magnetyczna 48 V wpuszczana/nadziemna 2 × 2 m + 4 × 1 m
Zasilacz 48 V 150 W (fanless) + zasilanie 230 V (doprowadzenie przez elektryka)
Przewód DC 2×2,5 mm², szybkozłączki DC, bezpieczniki 3 A na gałąź
Moduły: 6 × spot 7 W, 2 × linia 12 W, 1 × PIR, 1 × ściemniacz PWM (Matter/Zigbee)
Profil montażowy/listwa przypodłogowa lub frezowanie w meblu

Kroki

Wyznacz trasę szyny (ciągła pętla lub gałęzie). Zaplanuj punkt zasilacza (szafa RTV, słupek kuchenny).
Wykonaj przepusty i kanały w meblach/listwach; w razie wpuszczenia – frez 18–20 mm pod profil.
Mocuj szyny: wkręty/klej montażowy, prowadząc równolegle przewód DC 2×2,5 mm².
Zainstaluj moduły zabezpieczeń: bezpiecznik na każdą gałąź przy punkcie zasilania.
Podłącz ściemniacz PWM/sterownik przed odnogami, zgodnie z polaryzacją.
Zleć elektrykowi podłączenie zasilacza do 230 V oraz test ochrony.
Wepnij moduły magnetyczne, ustaw adresację w aplikacji (Matter/Zigbee), skalibruj sceny.

Uwaga: Stronę 230 V musi wykonać osoba z uprawnieniami. Część DC możesz realizować samodzielnie, zachowując wytyczne producenta.

Kosztorys orientacyjny

Pozycja	Specyfikacja	Ilość	Cena jedn.	Razem
Szyny 48 V	aluminium, magnetyczne	8 m	120 zł/m	960 zł
Zasilacz	48 V 150 W, fanless	1 szt.	350 zł	350 zł
Sterownik	Ściemniacz PWM (Matter)	1 szt.	220 zł	220 zł
Moduły	6×7 W spot + 2×12 W linia	8 szt.	120–180 zł	~1 200 zł
Okablowanie i zabezp.	2×2,5 mm², bezpieczniki, złączki	—	180 zł	180 zł
Razem				~2 910 zł

Bezpieczeństwo i zgodność

SELV 48 V: dotykowo bezpieczny poziom napięcia. Mimo to trzymaj polaryzację i izolację.
Separacja 230 V/48 V: osobne kanały; żadnych wspólnych puszek bez przegród.
Gałęzie z bezpiecznikami: minimalizują skutki zwarć w jednym meblu.
IP i łazienka: stosuj moduły o odpowiednim IP oraz dystans od stref mokrych.
Termika: profile liniowe LED wymagają radiatora; nie zamykaj ich szczelnie w drewnie bez wentylacji.

Integracja Smart Home (Matter, Zigbee, lokalne sterowanie)

Sceny i automatyzacje: ściemniacze DC PWM (1 kanał) lub wielokanałowe do stref; sterowanie po Matter/Zigbee/Z-Wave.
Czujniki: PIR do świateł nocnych w przedpokoju; fotorezystor do adaptacji jasności; czujniki CO₂/VOC dla trybu „focus”.
Fallback: fizyczny przycisk na magistrali (np. przycisk bezpotencjałowy + moduł wejściowy).
Sterowanie barwą: dla CCT/RGBW stosuj sterowniki 2–5 kanałowe 48 V.

Case study: regał multimedialny 3,2 m w salonie

Układ: szyna 48 V na górnej półce (3,2 m) + pion w cokole (2,4 m) + odnogę do witryny (0,8 m).
Moduły: 4 × spot 7 W (obrazy), 1 × linia 12 W (ambient), 1 × PIR (noc), ściemniacz Matter.
Zasilanie: 48 V 100 W w szafce RTV; bezpieczniki 2 A na gałość.
Efekt: 3 sceny – „TV” (10%), „Czytanie” (70% spoty), „Przyjęcie” (ambient 40% + akcent 30%).
Czas montażu: 1 popołudnie DIY + 30 min pracy elektryka do 230 V.

Pro / Contra

Aspekt	Pro	Contra
Elastyczność	Moduły magnetyczne, szybkie przemeblowania	Wymaga dedykowanej szyny
Estetyka	Brak widocznych zasilaczy i kabli	Frezowanie/meblarskie przygotowanie
Efektywność	Jeden zasilacz wysokiej klasy	Spadki napięcia przy złym doborze przekroju
Smart	Łatwa integracja Matter/Zigbee	Dodatkowe sterowniki DC dla RGBW/CCT
Bezpieczeństwo	SELV, praca na sucho możliwa DIY (część DC)	230 V wpięcie tylko przez elektryka

Ekologia i oszczędność energii

Mniej zasilaczy = mniej strat jałowych i elektrośmieci.
Sceny i ściemnianie ograniczają zużycie nawet o 20–40% w strefach akcentowych.
DC-ready: w przyszłości możliwe bezpośrednie zasilanie z PV/akumulatora 48 V (przez kontroler), z pominięciem konwersji AC/DC.

Styl i design: jak ukryć technikę

Listwa przypodłogowa z kieszenią na profil 48 V – światło „zmiatające” ścianę.
Półka z gzymsem – profil cofnięty o 20–30 mm, by źródło pozostało niewidoczne.
Wezgłowie tapicerowane – wstawka MDF 12 mm z wpuszczoną szyną i ramką magnetyczną.

Najczęstsze błędy i jak ich uniknąć

Zbyt cienkie przewody → migotanie i nierówna jasność. Licz spadki, stosuj 2,5–4 mm².
Brak odprowadzania ciepła → skrócona żywotność LED. Używaj profili jako radiatorów.
Łączenie 230 V i 48 V w jednej puszce bez przegród → niezgodne i niebezpieczne.
Jedna strefa do wszystkiego → brak scen. Rozbijaj na 2–4 obwody ze sterowaniem.

Harmonogram mini-remontu (mieszkanie 50–70 m²)

Dzień 1: projekt tras, punktów zasilania, lista modułów i scen.
Dzień 2: prace stolarskie (frezowanie, montaż profili), prowadzenie DC.
Dzień 3: montaż zasilacza, zabezpieczeń, sterowników; testy DC.
Dzień 4: odbiór podłączenia 230 V przez elektryka, konfiguracja Smart Home.

Przyszłość: Power-over-Furniture i akcesoria

USB-C PD z 48 V – moduły konwertujące 48→5–20 V do ładowania laptopów.
Ścieżki akustyczne + światło – panele meblowe z filcem akustycznym i zintegrowaną szyną.
LiFi-ready – głowice świetlne z modulacją dla komunikacji w pomieszczeniu.

Wnioski i następny krok

Domowy 48 V DC bus w meblach i listwach to dyskretna rewolucja: elastyczny design światła, mniej elektrośmieci, uproszczony serwis i świetna kompatybilność z automatyką. Zaczynaj od jednej strefy (np. regał + listwa przypodłogowa), policz budżet mocy, wybierz sterownik Matter i moduły magnetyczne – a potem skaluj na kuchnię i sypialnię. Chcesz zobaczyć efekt przed zakupem? Zbuduj 1-metrowy pilot na biurku i przetestuj sceny w realnych warunkach.
